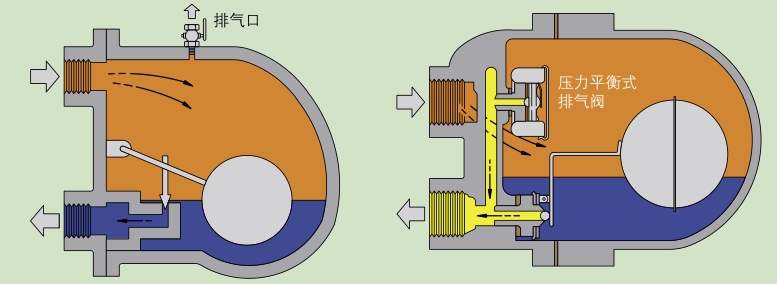

浮球式疏水閥靠感應蒸汽和冷凝水之間的密度不同來工作，如圖1的所示，冷凝水到達疏水閥后，浮球上浮，閥芯離開閥座，排除冷凝水。從圖中可以看出，閥芯和閥座始終處于水面以下，蒸汽和空氣無法通過，早期這種疏水閥是在閥體頂部加一手動排氣口，現在疏水閥內部裝了一個熱靜力式排氣閥，如圖2所示，這樣可以排放啟動時的空氣，同時還可以排放冷凝水。

結構優點

① 該閥能在飽和蒸汽溫度下持續排放冷凝水，這使得它成為那些傳熱率高、要求快速加熱的場合的首選。
② 不管冷凝水多少，都能自如排放，并且不受壓力或流量的大幅度突然變化的影響。
③ 只要安裝自動排氣閥，疏水閥就能自動排放空氣。
④ 相對其口徑來說，排量很大。
⑤ 帶有破汽鎖裝置的疏水閥是唯一種非常適合用在發生蒸汽汽鎖場合的疏水閥。
⑥ 抗水錘現象。
