自由浮球式疏水閥
網站首頁-產品展示-自由浮球式疏水閥
- 產品名稱：自由浮球式蒸汽疏水閥
- 產品型號：CS41H
- 瀏覽次數：40
- 自由浮球式蒸汽疏水閥參數
- 自由浮球式蒸汽疏水閥注意事項
- 自由浮球式蒸汽疏水閥選用原則
- 上一個：節能 環保 自由浮球式蒸汽疏水閥
- 下一個：法蘭自由浮球式蒸汽疏水閥
自由浮球式蒸汽疏水閥
技術參數
※ 產品類別：浮球式疏水閥,蒸汽疏水閥,自由式疏水閥,疏水閥
※ 產品型號：CS41H/CS11H-16/16C/25/40
※ 公稱通徑（ DN ）： 15-150mm
※ 公稱壓力（ PN ）： 1.6-4.0Mpa
※ 最高工作壓力 (PMO) ： 0.2-1.6 Mpa
※ 最高工作溫度 (TMO) ： 350 ℃
※ 工作介質：蒸汽凝結水
※ 無負荷漏氣率小于 3%
※ 過冷度 0.5%
產品概述
自由浮球式疏水閥是目前國內最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平。由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。該疏水閥選用內置排空氣閥，非常靈敏，工作質量高，能延長閥門的整體使用壽命。不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為 0℃ ，能使加熱設備達到最佳工作效率；它的最低工作壓力 0.01Mpa ，最大背壓率 ≤85% 。自由浮球式疏水閥是石油、化工、印染、制藥、造紙、食品等工業加熱設備最理想的疏水閥。

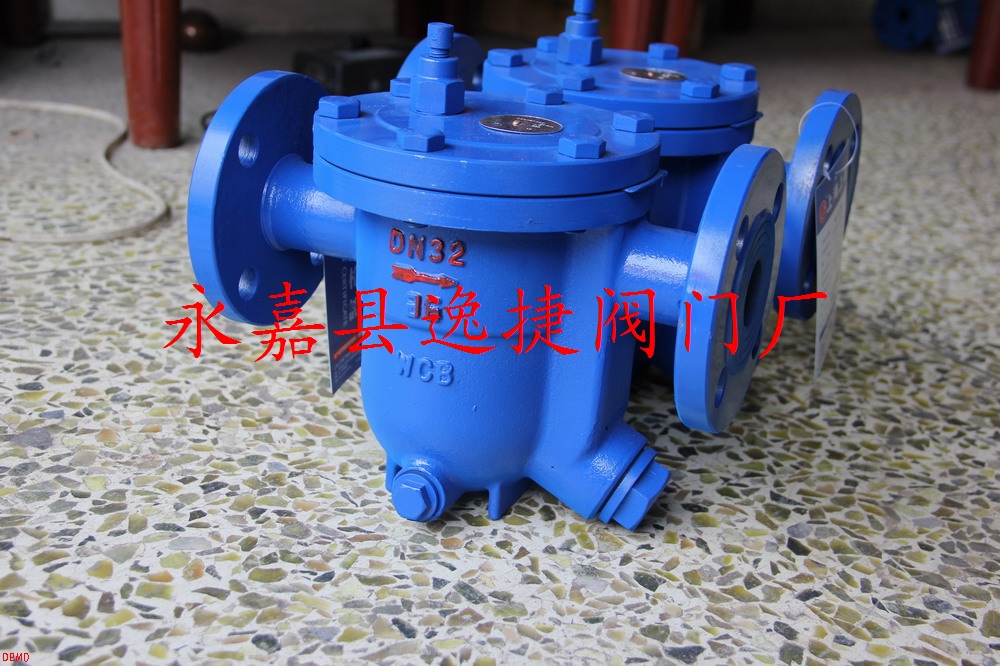

產品實拍圖
排水量表
| 型號 | 通徑 (mm) | 最高工作壓力 | 不同壓差 (△P)下的排水量(Kg/h) | ||||||||||||
| 0.5 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.6 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | |||
|
CS11H-16 CS11H-16C CS41H-16 |
15 20 25 |
0.4 | 310 | 500 | 620 | ||||||||||
| 0.8 | 260 | 390 | 500 | 550 | 580 | ||||||||||
| 1.2 | 300 | 340 | 370 | 400 | 430 | 460 | 490 | ||||||||
| 1.6 | 260 | 290 | 320 | 350 | 380 | 410 | 440 | 470 | |||||||
|
CS11H-16 CS41H-16 CS11H-16C CS41H-16C CS41H-25 CS41H-40 |
15 20 25 |
0.4 | 490 | 750 | 980 | ||||||||||
| 0.8 | 430 | 650 | 760 | 820 | 890 | ||||||||||
| 1.2 | 400 | 510 | 570 | 620 | 700 | 760 | 820 | ||||||||
| 1.6 | 390 | 450 | 510 | 570 | 620 | 700 | 760 | ||||||||
| 2.5 | 280 | 340 | 380 | 440 | 500 | 560 | 620 | ||||||||
| 4.0 | 290 | 330 | 380 | 430 | 480 | 520 | 560 | ||||||||
|
CS41H-16 CS41H-16C CS41H-25 CS41H-40 |
25 32 40 50 |
0.4 | 1850 | 2500 | 2980 | ||||||||||
| 0.8 | 1250 | 1900 | 2100 | 2450 | 2750 | ||||||||||
| 1.2 | 900 | 1450 | 1650 | 1900 | 2100 | 2250 | 2400 | ||||||||
| 1.6 | 1200 | 1560 | 1450 | 1450 | 1650 | 1750 | 2100 | ||||||||
| 2.5 | 700 | 850 | 950 | 1050 | 1200 | 1350 | 1650 | ||||||||
| 4.0 | 700 | 750 | 800 | 860 | 920 | 980 | 1050 | 1150 | |||||||
|
CS41H-16 CS41H-16C CS41H-25 CS41H-40 |
40 50 |
0.4 | 2800 | 4250 | 5800 | ||||||||||
| 0.8 | 1800 | 2980 | 3650 | 4250 | 4750 | ||||||||||
| 1.2 | 2500 | 3000 | 3450 | 3900 | 4100 | 4500 | |||||||||
| 1.6 | 2150 | 2650 | 3000 | 3300 | 3600 | 3950 | 4100 | ||||||||
| 2.5 | 2100 | 2650 | 3000 | 3300 | 3650 | 3900 | |||||||||
| 4.0 | 1000 | 1350 | 1650 | 1950 | 2250 | 2500 | 2750 | 3000 | |||||||
|
CS41H-16 CS41H-16C CS41H-25 CS41H-40 |
50 65 80 100 150 |
0.4 | 5000 | 8500 | 11500 | ||||||||||
| 0.8 | 4200 | 6200 | 7800 | 8900 | 9500 | ||||||||||
| 1.2 | 2200 | 3600 | 4700 | 5500 | 6200 | 6800 | 7600 | ||||||||
| 1.6 | 3600 | 4400 | 5000 | 5400 | 5900 | 6100 | 6800 | ||||||||
| 2.5 | 3200 | 3600 | 3900 | 4200 | 4700 | 5100 | 5400 | ||||||||
| 4.0 | 2850 | 3000 | 3250 | 3700 | 3950 | 4050 | 4400 | 5000 | |||||||
訂貨須知
一、CS41H|自由浮球式蒸汽疏水閥
①CS41H|自由浮球式蒸汽疏水閥產品名稱與型號
②CS41H|自由浮球式蒸汽疏水閥口徑
③CS41H|自由浮球式蒸汽疏水閥是否帶附件以便我們的為您正確選型。
二、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的逸捷閥門專家為您審核把關。
感謝您訪問我們的網站lrhvpjzt.cn如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
注意事項：本文中所有文字、數據、圖片均只適用于參考，自由浮球式蒸汽疏水閥性能參數、自由浮球式蒸汽疏水閥結構尺寸參數、自由浮球式蒸汽疏水閥價格等詳情，請聯系我們的銷售、技術工程師，電話：0577-57999577
