倒置桶式疏水閥
網站首頁-產品展示-倒置桶式疏水閥
- 產品名稱：國標 高溫 倒吊桶式蒸汽疏水閥
- 產品型號：CS45H-16C
- 瀏覽次數：1
- 國標 高溫 倒吊桶式蒸汽疏水閥參數
- 國標 高溫 倒吊桶式蒸汽疏水閥注意事項
- 國標 高溫 倒吊桶式蒸汽疏水閥選用原則
- 上一個：鐘型浮子（倒吊桶）式蒸汽疏水閥
- 下一個：倒吊桶式疏水閥

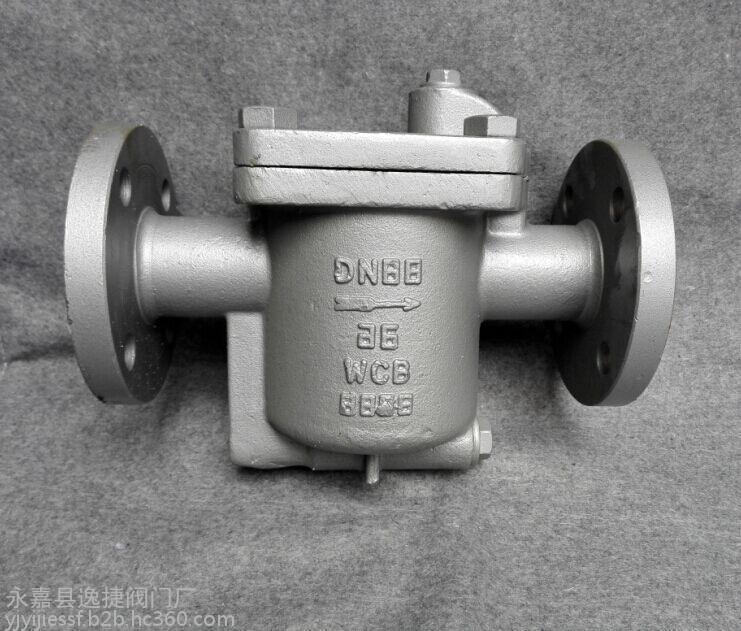

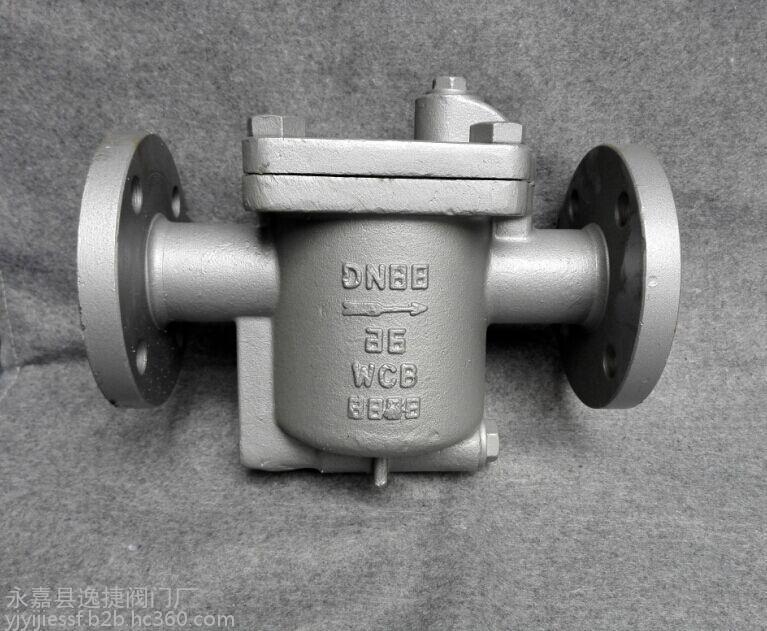

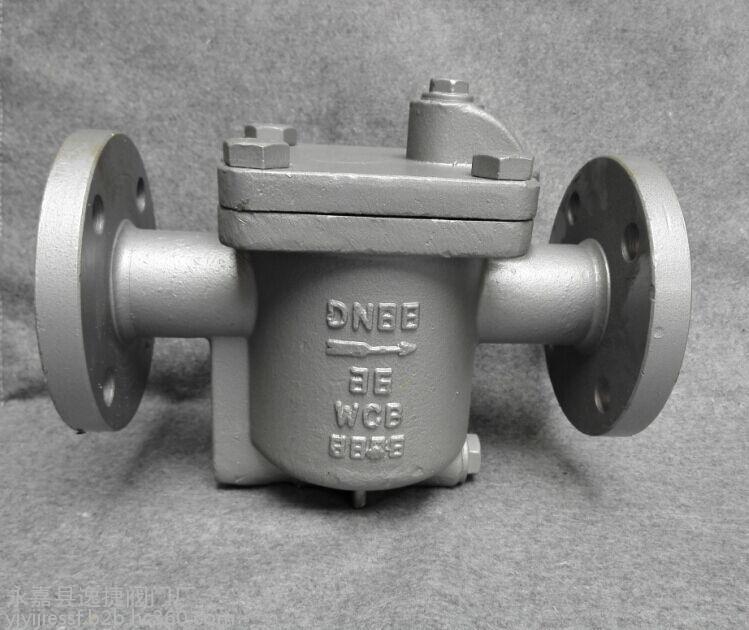

國標 高溫 倒吊桶式蒸汽疏水閥
ES10NF(CS45H)倒置桶式蒸汽疏水閥CS45H
工作原理:
倒吊桶式蒸汽疏水閥的開啟和關閉時根據凝結水和蒸汽的密度
差來動作的，其動作標準，可靠。
|
最小工作壓力 |
0.01MPa |
鑄鋼最高允許溫度 |
425℃ |
|
最小過冷度 |
≤0℃ |
不銹鋼最高允許溫度 |
525℃ |
|
最高負荷漏氣率 |
≤0 |
使用介質 |
飽和蒸汽、凝結水 |
|
最高允許背壓率 |
85% |
排空氣裝置 |
合金/不銹鋼 |
|
閥體、閥蓋 |
WCB/304 |
吊桶 |
不銹鋼 |
|
2Cr13/304 |
過濾網 |
|
技術參數表
|
|
|
|
|
（℃） |
外型尺寸 |
參考重量 （kg） |
|||
|
L |
H1 |
H2 |
W |
||||||
|
ES5 |
15~25 |
Thread 螺紋 |
0.01~0.3、0.7、1.1、1.6 |
400 |
140 |
85 |
90 |
103 |
5 |
|
ES5F |
15~25 |
Flange 法蘭 |
0.01~0.3、0.7、1.1、1.6 |
400 |
210 |
85 |
90 |
103 |
7.5 |
|
ES8 |
15~25 |
Thread 螺紋 |
0.01~0.5、0.8、1.6 |
350 |
140 |
85 |
90 |
103 |
5 |
|
ES8F |
15~25 |
Flange 法蘭 |
0.01~0.5、0.8、1.6 |
350 |
210 |
85 |
90 |
103 |
7 |
|
ES10 |
25~50 |
Thread 螺紋 |
0.01~0.8、1.2、1.6 |
350 |
200 |
105 |
140 |
120 |
10.5 |
|
ES10F |
15~25 |
Flange 法蘭 |
0.01~0.8、1.2、1.6 |
350 |
270 |
105 |
140 |
120 |
14 |
|
ES12N |
15~25 |
Socket weled |
0.01~1.6 |
350 |
220 |
110 |
140 |
120 |
14 |
|
ESH21W |
15~25 |
0.01~2.1、44 |
425 |
300 |
130 |
150 |
200 |
28 |
|
|
ES12NF |
15~50 |
Flange 法蘭 |
0.01~1.6 |
350 |
290 |
105 |
140 |
120 |
17 |
|
ESH21F |
15~25 |
Flange 法蘭 |
0.01~2.1、44 |
425 |
310 |
130 |
150 |
200 |
33.5 |
注意事項：本文中所有文字、數據、圖片均只適用于參考，國標 高溫 倒吊桶式蒸汽疏水閥性能參數、國標 高溫 倒吊桶式蒸汽疏水閥結構尺寸參數、國標 高溫 倒吊桶式蒸汽疏水閥價格等詳情，請聯系我們的銷售、技術工程師，電話：0577-57999577
