倒置桶式疏水閥
網站首頁-產品展示-倒置桶式疏水閥
- 產品名稱：倒吊桶式疏水閥
- 產品型號：CS45H
- 瀏覽次數：40
- 倒吊桶式疏水閥參數
- 倒吊桶式疏水閥注意事項
- 倒吊桶式疏水閥選用原則
- 上一個：國標 高溫 倒吊桶式蒸汽疏水閥
- 下一個：沒有了
倒吊桶式疏水閥
技術參數
※ 產品類別：倒吊桶疏水閥,倒置桶式疏水閥,蒸汽疏水閥,疏水閥
※ 產品型號：CS45H
※ 公稱通徑（ DN ）： 15-25mm
※ 工作壓力 (PN) ： 0.01-0.3·0.7·1.1·1.6Mpa
※ 最高工作溫度 (TMO) ：350 ℃
※ 連接方式：螺紋、法蘭

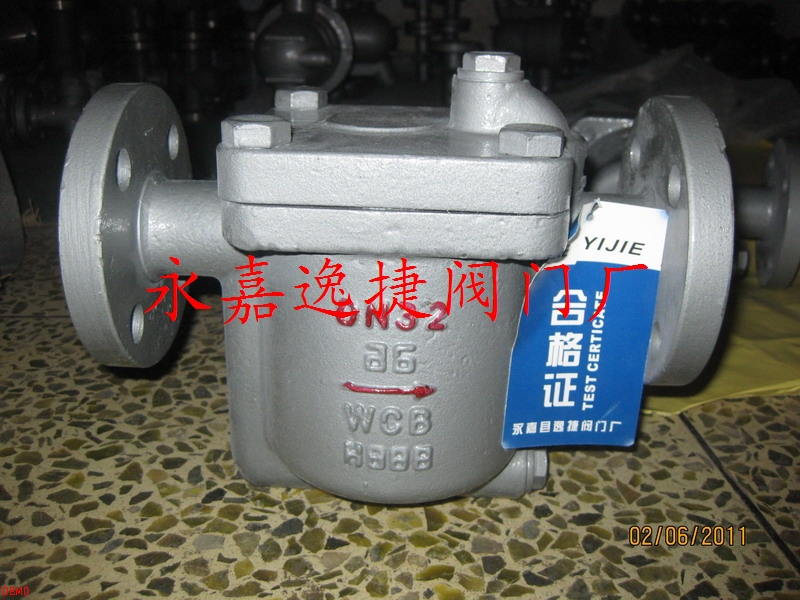

產品實拍圖
主要用途
CS45H倒吊桶疏水閥用于蒸汽主管、醫院消毒器、濃縮裝置、圓筒式干燥機、熱風式干燥機、硫化機、熱交換器、分汽缸、蒸餾器等。超小型、重量輕的ES5型倒吊桶疏水閥最適用于染聲機、洗滌機器、空調機等。全不銹鋼的ESU5型倒吊桶疏水閥專為醫院用汽設備、食品工業制造。
耐磨損的SCCV關閉方式
SCCV關閉系統是自動定心，自動關閉系統(Self Closing and Cente-ring Valve System）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。
外形尺寸
| 倒吊桶疏水閥型號 | 公稱通徑DN(mm) | 連接方式 |
使用壓力范圍 （Mpa) |
閥體材質 | 最高允許溫度℃ | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||
|
ES5 (CS15H-3.7.11.16) |
15 20 25 |
內螺紋 ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6 | ZG1Cr18Ni9Ti | 350 | 138 | 72 | 94 | 103 |
|
ESH5 (CS15H-3.7.11.16P) |
15 20 25 |
內螺紋 ZG1/2"-1" |
0.01-0.3·0.7·1.1·1.6·21 | ZG1Cr18Ni9Ti | 350 | 138 | 72 | 94 | 103 |
|
ESH5F (CS45H-3.7.11.16P) |
15 20 25 |
法蘭 Flange |
0.01-0.3·0.7·1.1·1.6·21 | WCB | 350 | 210 | 72 | 94 | 103 |
|
ES8B (CS15H-5.8.16) |
15 20 25 |
內螺紋 ZG1/2"-1" |
0.01-0.5·0.8·1.6 | WCB | 220 | 138 | 72 | 94 | 103 |
|
ES8N (CS15H-5.8.16 |
15 20 25 |
內螺紋 ZG1/2"-1" |
0.01-0.5·0.8·1.6 | WCB | 220 | 138 | 72 | 94 | 103 |
|
ES8BF (CS45H-5.8.16) |
15 20 25 |
法蘭 Flange |
0.01-0.5·0.8·1.6 | WCB | 220 | 210 | 72 | 94 | 103 |
|
ES8NF (CS45H-5.8.16) |
15 20 25 |
法蘭 Flange |
0.01-0.5·0.8·1.6 | WCB | 220 | 210 | 72 | 94 | 103 |
|
ES10 (CS15H-8.8.16) |
20-40 |
內螺紋 ZG1/2"-1" |
0.01-0.8·1.2·1.6 | WCB | 220 | 200 | 93 | 132 | 142 |
|
ES10F (CS45H-8.12.16) |
15-25 32-50 |
法蘭 Flange |
0.01-0.8·1.2·1.6 | WCB | 220 | 270 | 93 | 132 | 142 |
|
ES12N (CS45H-16) |
15-25 32-50 |
法蘭 Flange |
0.01-1.6 | WCB | 200 | 280 | 93 | 132 | 142 |
【相關產品】
【相關新聞】
注意事項：本文中所有文字、數據、圖片均只適用于參考，倒吊桶式疏水閥性能參數、倒吊桶式疏水閥結構尺寸參數、倒吊桶式疏水閥價格等詳情，請聯系我們的銷售、技術工程師，電話：0577-57999577
