熱動力圓盤式疏水閥
網站首頁-產品展示-熱動力圓盤式疏水閥
- 產品名稱：(保溫蓋北京式)型圓盤式蒸汽疏水閥
- 產品型號：CS19H
- 瀏覽次數：17
- (保溫蓋北京式)型圓盤式蒸汽疏水閥參數
- (保溫蓋北京式)型圓盤式蒸汽疏水閥注意事項
- (保溫蓋北京式)型圓盤式蒸汽疏水閥選用原則
- 上一個：熱動力圓盤式疏水閥（Y型）
- 下一個：鉻鉬鋼熱動力圓盤式疏水閥
(保溫蓋北京式)型圓盤式蒸汽疏水閥
技術參數
※ 產品類別：圓盤式疏水閥,蒸汽疏水閥,北京式疏水閥,保溫蓋疏水閥,疏水閥
※ 產品型號：CS19W/CS49W/CS69W/CS19H/CS49H/CS69H
※ 公稱通徑（ DN ）： 15-100mm
※ 工作壓力 (PMO) ： 0.05-4.0Mpa
※ 連接方式 ： 法蘭、螺紋、承插焊
※ 最高工作溫度 (TMO) ：425 ℃
※ 性能特點：過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50%
【主要用途 】
CS19H(保溫蓋北京式)型圓盤式蒸汽疏水閥適用于蒸汽管路及蒸汽設備上，起到阻止蒸汽泄漏，排除凝結水的作用，從而達到節能和防止可能引起的故障。

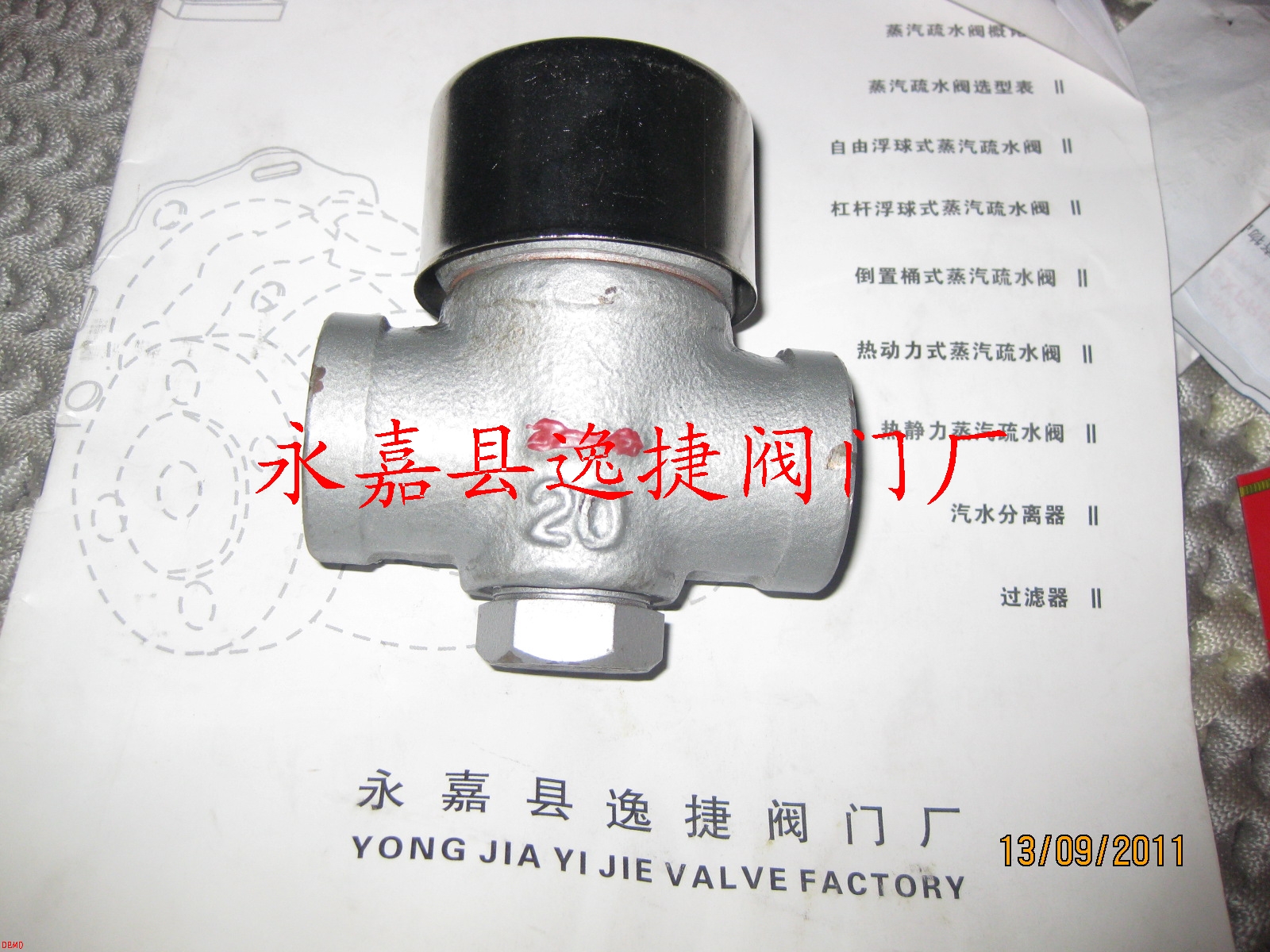

產品實拍圖
工作原理
(保溫蓋北京式)型圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
【 特點與性能 】
1、該疏水閥動作靈敏可靠、排水量大。2、備有過濾網和排污閥。3、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
【 產品優點 】
1）體積小，重量輕，不受安裝位置的限制。
2）全部材質均為不銹鋼件，經久耐用，耐腐蝕。
3）在室外不怕冷凍，能耐水擊，耐過熱。
4）過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。
5）結構簡單，安裝維修方便。
零件材料
| 部件名稱 | CS19W-16-40C | CS49W-16-40C |
| 閥體 | 3Cr13 | 3Cr13 |
| 閥蓋、螺塞 | 2Cr13 | 2Cr13 |
| 閥片 | 3Cr13 | 3Cr13 |
| 過濾網 | 304 | 304 |
| 部件名稱 | CS19H-16C-40C | CS49H-16C-40C |
| 閥體 | WCB | WCB |
| 閥蓋、螺塞 | WCB | WCB |
| 閥片 | 3Cr13 | 3Cr13 |
| 過濾網 | 304 | 304 |
外形尺寸
| 產品型號 |
公稱通徑 (mm) |
連接方式 |
工作壓力 范圍 (Mpa) |
最高允許 溫度 ( ℃ ) |
外形尺寸 | |||
| L | H | H2 | W | |||||
|
CS49W-16-40C CS49H-16-40C |
15 | 法蘭 | 0.05-4.0 | 425 | 150 | 58 | 47 | 61 |
| 20 | 法蘭 | 0.05-4.0 | 425 | 150 | 58 | 47 | 61 | |
| 25 | 法蘭 | 0.05-4.0 | 425 | 160 | 62 | 43 | 61 | |
| 32 | 法蘭 | 0.05-4.0 | 425 | 210 | 78 | 52 | 79 | |
| 40 | 法蘭 | 0.05-4.0 | 425 | 230 | 80 | 55 | 79 | |
| 50 | 法蘭 | 0.05-4.0 | 425 | 230 | 80.5 | 64.5 | 79 | |
| 65 | 法蘭 | 0.05-4.0 | 425 | 280 | 100 | 82 | 85 | |
| 80 | 法蘭 | 0.05-4.0 | 425 | 310 | 118 | 92 | 110 | |
| 100 | 法蘭 | 0.05-4.0 | 425 | 460 | 128 | 102 | 110 | |
|
CS19W-16-40C CS19H-16-40C |
15 | 螺紋 | 0.05-4.0 | 425 | 80 | 47 | 54 | 47 |
| 20 | 螺紋 | 0.05-4.0 | 425 | 90 | 52 | 59 | 57 | |
| 25 | 螺紋 | 0.05-4.0 | 425 | 95 | 59 | 62 | 57 | |
| 32 | 螺紋 | 0.05-4.0 | 425 | 105 | 70.5 | 89.5 | 80 | |
| 40 | 螺紋 | 0.05-4.0 | 425 | 110 | 70.5 | 89.5 | 80 | |
| 50 | 螺紋 | 0.05-4.0 | 425 | 120 | 70.5 | 104.5 | 80 | |
|
CS69W-16-40C CS69H-16-40C |
15 | 承插焊 | 0.05-4.0 | 425 | 80 | 47 | 54 | 47 |
| 20 | 承插焊 | 0.05-4.0 | 425 | 90 | 52 | 59 | 57 | |
| 25 | 承插焊 | 0.05-4.0 | 425 | 95 | 59 | 62 | 57 | |
| 32 | 承插焊 | 0.05-4.0 | 425 | 105 | 70.5 | 89.5 | 80 | |
| 40 | 承插焊 | 0.05-4.0 | 425 | 110 | 70.5 | 89.5 | 80 | |
| 50 | 承插焊 | 0.05-4.0 | 425 | 120 | 70.5 | 104.5 | 80 | |
注意事項：本文中所有文字、數據、圖片均只適用于參考，(保溫蓋北京式)型圓盤式蒸汽疏水閥性能參數、(保溫蓋北京式)型圓盤式蒸汽疏水閥結構尺寸參數、(保溫蓋北京式)型圓盤式蒸汽疏水閥價格等詳情，請聯系我們的銷售、技術工程師，電話：0577-57999577
