杠桿浮球式疏水閥
網站首頁-產品展示-杠桿浮球式疏水閥
- 產品名稱：GSB6大排量杠桿浮球式蒸汽疏水閥
- 產品型號：GSB6-16C
- 瀏覽次數：1
- GSB6大排量杠桿浮球式蒸汽疏水閥參數
- GSB6大排量杠桿浮球式蒸汽疏水閥注意事項
- GSB6大排量杠桿浮球式蒸汽疏水閥選用原則
- 上一個：沒有了
- 下一個：FT43H 杠桿浮球式蒸汽疏水閥

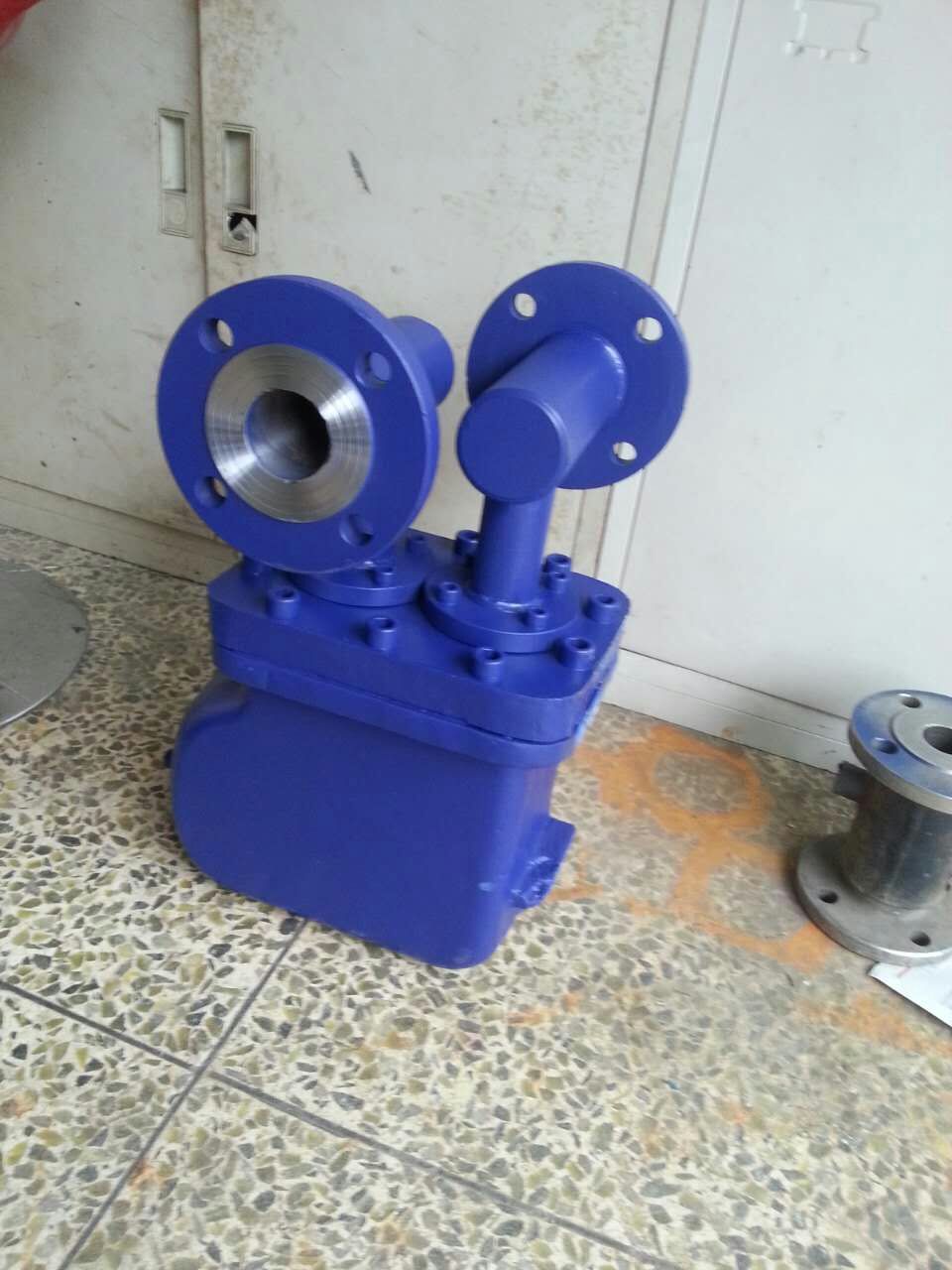

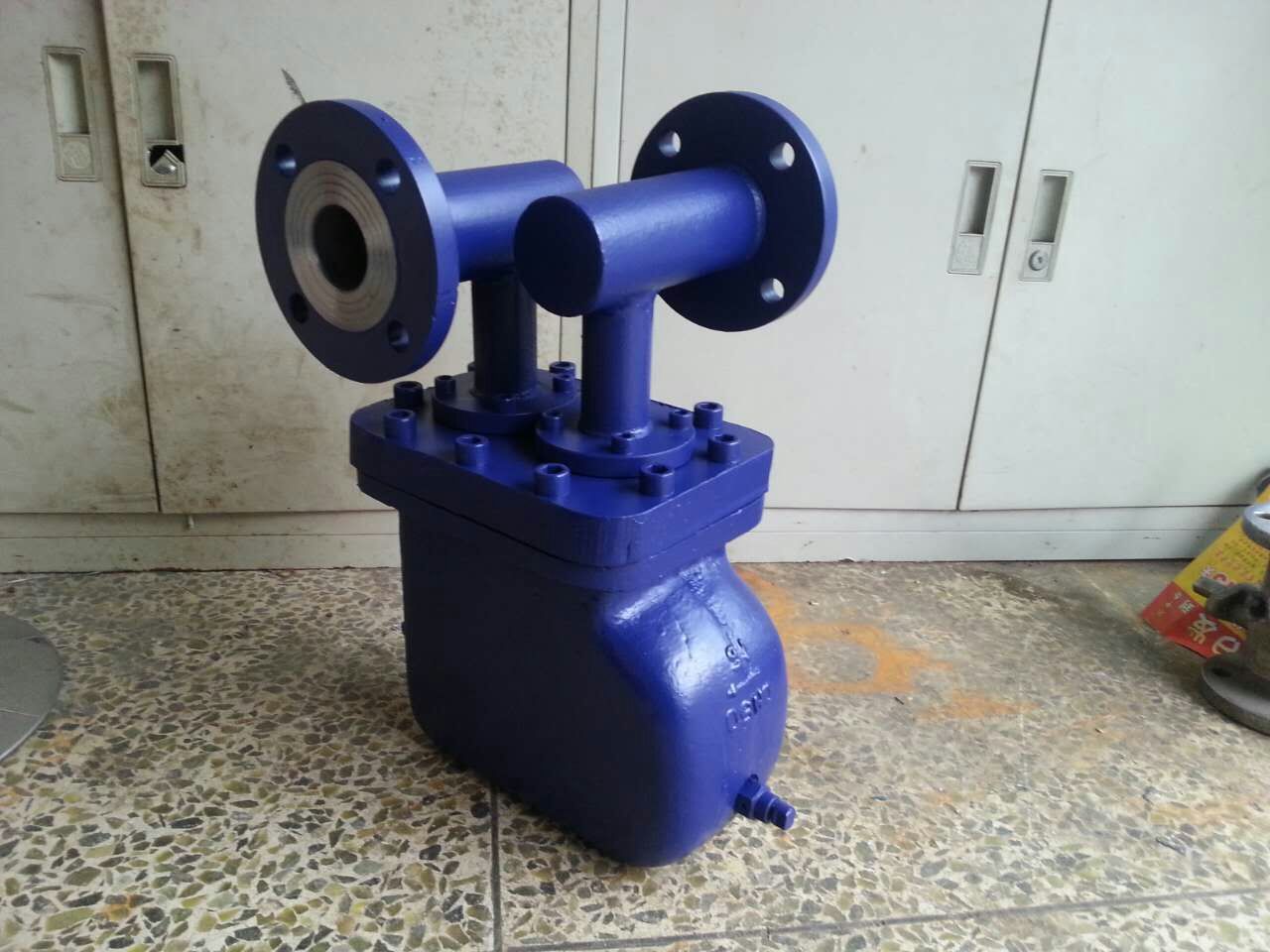

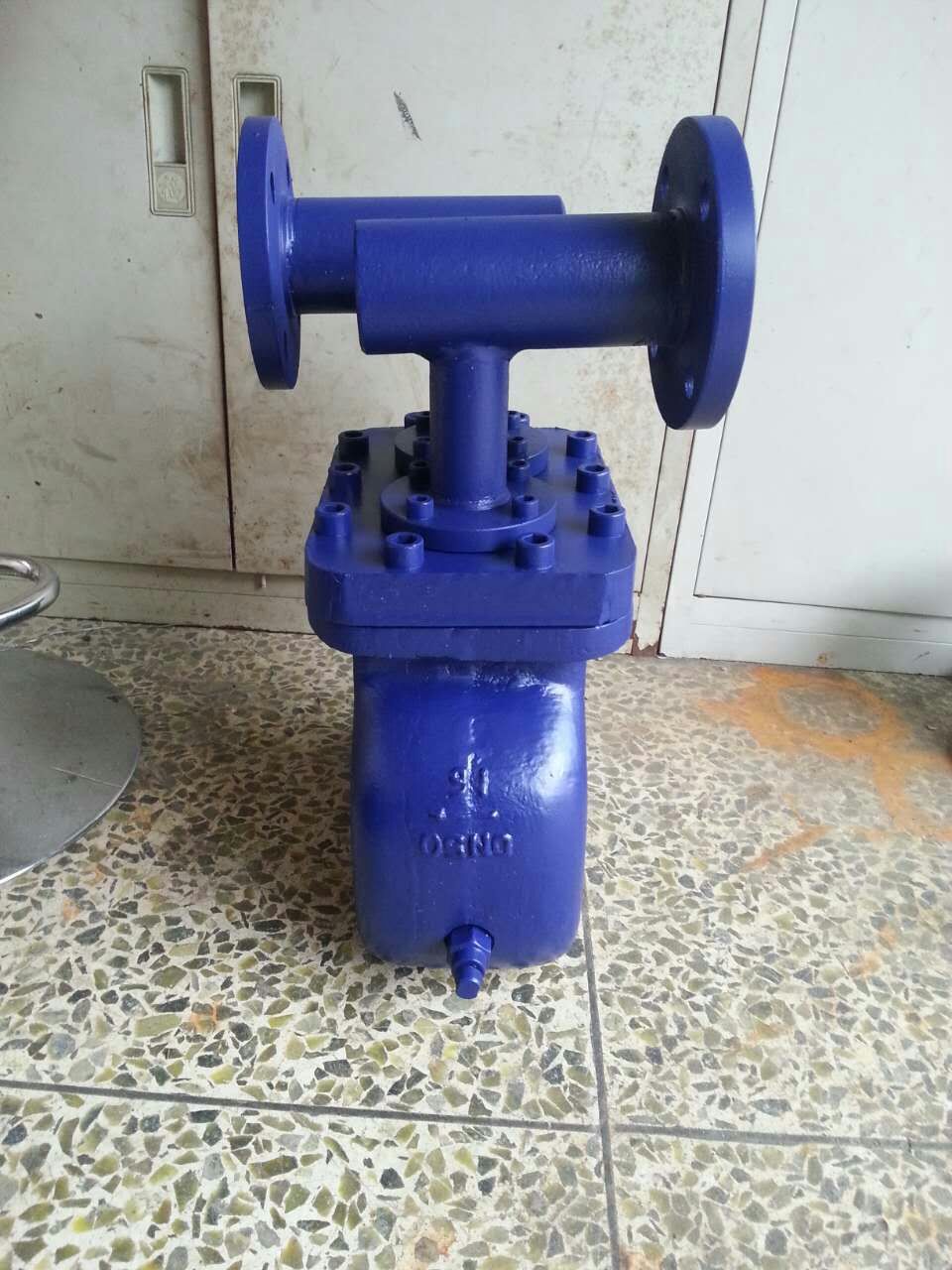

GSB6大排量杠桿浮球式蒸汽疏水閥
一、杠桿浮球式蒸汽疏水閥簡介：
G3、GH3、GH4、GM、GSB杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
二、杠桿浮球式蒸汽疏水閥特點:
杠桿浮球式蒸汽疏水閥此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。杠桿浮球式蒸汽疏水閥排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
三、杠桿浮球式蒸汽疏水閥結構特點及工作原理：
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
三、杠桿浮球式蒸汽疏水閥結構圖:
主要零件材料和性能參數
|
主要零部件材料 |
|
Materials |
|
Body/Bonnet |
Carbon Forged steel WC6 |
|
|
Float Ball |
Stainless Steel |
|
|
Double seat |
Stainless Steel |
|
|
Bracket |
Stainless Steel |
技術參數表
|
Model 產品型號 |
|
|
|
|
|
產考重量 |
|||||
|
L |
L1 |
H |
H1 |
H2 |
W |
||||||
|
G3-10-10-21 |
25~50 |
Flange
法蘭 |
0.01~2.1 |
425 |
265 |
|
280 |
115 |
|
230 |
28 |
|
G5-10-16-21 |
50~100 |
0.01~2.1 |
360 |
|
300 |
120 |
|
260 |
52 |
||
|
GH3-10R |
25~32 |
0.01~1.0 |
427 |
|
280 |
115 |
|
230 |
44 |
||
|
GH3-16R |
25~50 |
0.01~1.6 |
437 |
|
280 |
115 |
|
230 |
46 |
||
|
GH3-21R |
50 |
0.01~2.1 |
457 |
|
280 |
115 |
|
230 |
48 |
||
|
GH5-10-16R |
80~100 |
0.01~1.6 |
570 |
|
300 |
120 |
|
260 |
70 |
||
|
GH5-21R |
0.01~2.1 |
570 |
|
300 |
120 |
|
260 |
73 |
|||
|
GH4-50 |
40~80 |
Flange |
0.01~5.0 |
425 |
345 |
428 |
430 |
340 |
|
270 |
75 |
|
GM2 |
25~40 |
Flange |
0.01~2.0 |
425 |
200 |
310 |
230 |
83 |
59 |
|
28 |
|
50 |
200 |
||||||||||
|
GM4 |
32~50 |
200 |
380 |
310 |
105 |
90 |
|
40 |
|||
|
GM6 |
40~80 |
270 |
439 |
345 |
130 |
88 |
|
80 |
|||
|
GM8 |
80~100 |
350 |
608 |
482 |
174 |
120 |
|
165
|
|||
注意事項：本文中所有文字、數據、圖片均只適用于參考，GSB6大排量杠桿浮球式蒸汽疏水閥性能參數、GSB6大排量杠桿浮球式蒸汽疏水閥結構尺寸參數、GSB6大排量杠桿浮球式蒸汽疏水閥價格等詳情，請聯系我們的銷售、技術工程師，電話：0577-57999577
